项目建设需求

杭州联合银行项目需求如下：

（1）    构建稳定、安全的办公及监控网络，实现核心机房关键设备及链路故障，业务能迅速的切换到灾备机房及备份链路，而不影响业务使用。

（2）    通过VRF技术，实现多种业务之间的路由隔离。

 项目建设目标

杭州联合银行项目建设目标如下：

（1）    满足客户对于网络能承载多业务性的需求。

（2）    满足客户对于网络高可靠性、安全性的需求。

网络整体设计

设计原则

（1）网络系统的稳定可靠性

网络系统的稳定可靠是应用系统正常运行的关键保证，在网络设计中选用高可靠性网络产品，合理设计网络架构，制订可靠的网络备份策略，保证网络具有故障自愈的能力，最大限度地支持客户各业务系统的正常运行。必须满足7×24×365 小时连续运行的要求。在故障发生时，网络设备可以快速自动地切换到备份设备上。

（2）网络系统的高吞吐能力

客户网络性能是客户整个网络良好运行的基础，设计中必须保障网络及设备的高吞吐能力，保证各种信息（数据、语音、图像）的高质量传输，才能使网络不成为一眼业务开展的瓶颈。

（3）网络系统的兼容性及可扩展性

支持国际上通用标准的网络协议（如IP）、国际标准的大型的动态路由协议等开放协议，有利于以保证与其它网络(如医保公共数据网、金融网络、外联单位其它网络)之间的平滑连接互通，以及将来网络的扩展。

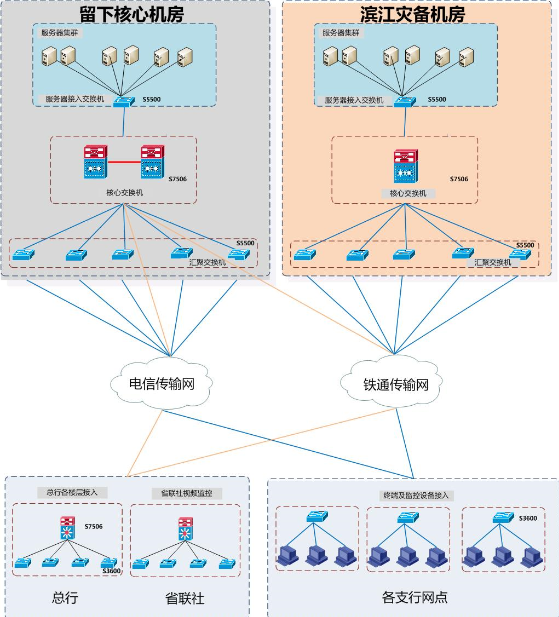

 网络整体架构

 VLAN的划分

杭州联合银行项目的VLAN分为如下四个部分：

l  网络管理VLAN

l  网络设备间互联VLAN

l  服务器VLAN

l  用户终端VLAN
